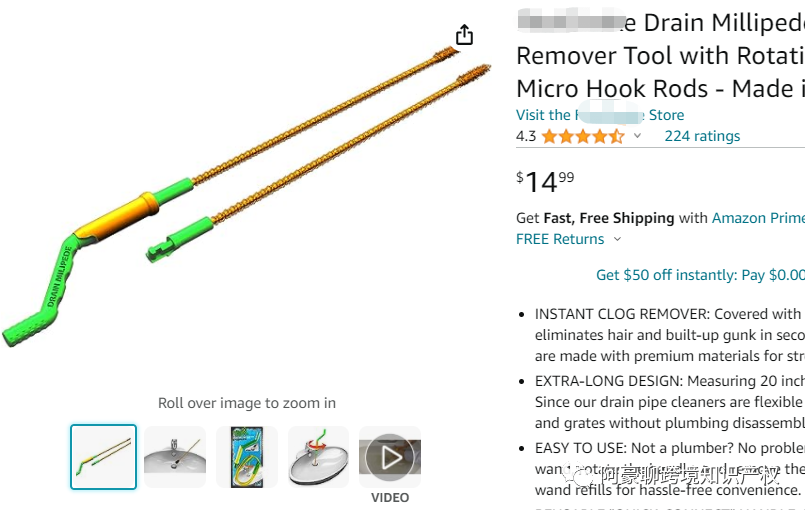

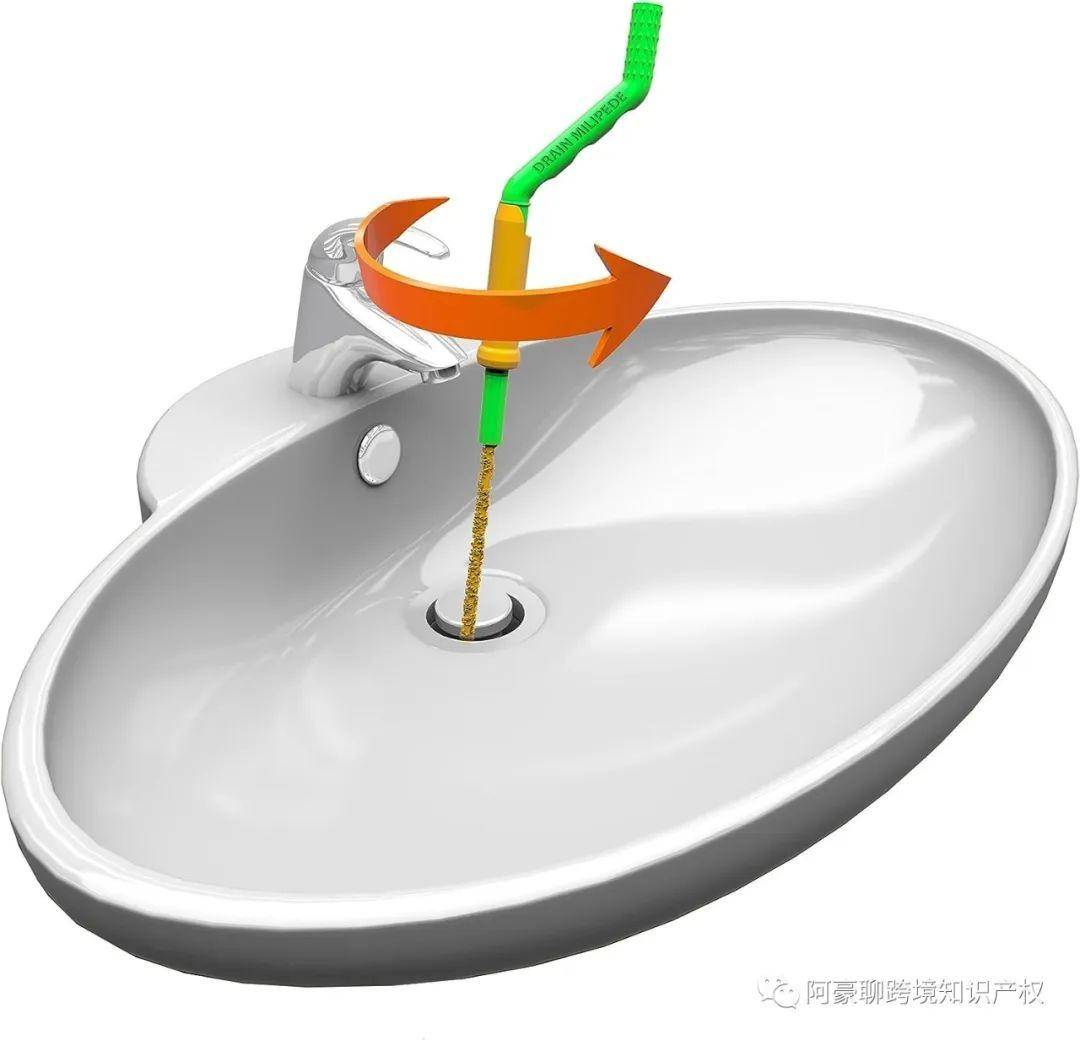

这种款式“排水管清洁器”在美国市场是有一定销量的：

记住一个小总结：只要是由一定结构构造而成的产品，绝大概率有发明专利；问题的关键在于，这款产品是否在你的目标国家有发明专利；又或者可以说，就算有发明专利，但是在你的目标国家没有相关发明专利，也就谈不上发明专利侵权了。

基于以上小总结，仅看产品图就可以判断它有发明专利，并且是在美国有发明专利。

这种款式“排水管清洁器”其发明专利内容我概述如下：

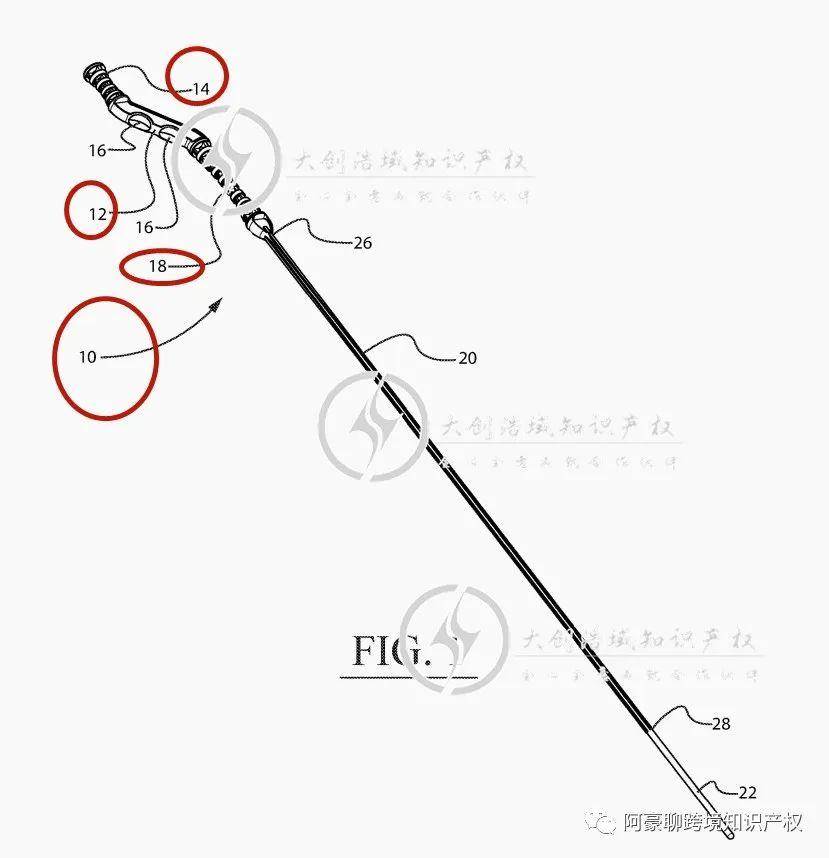

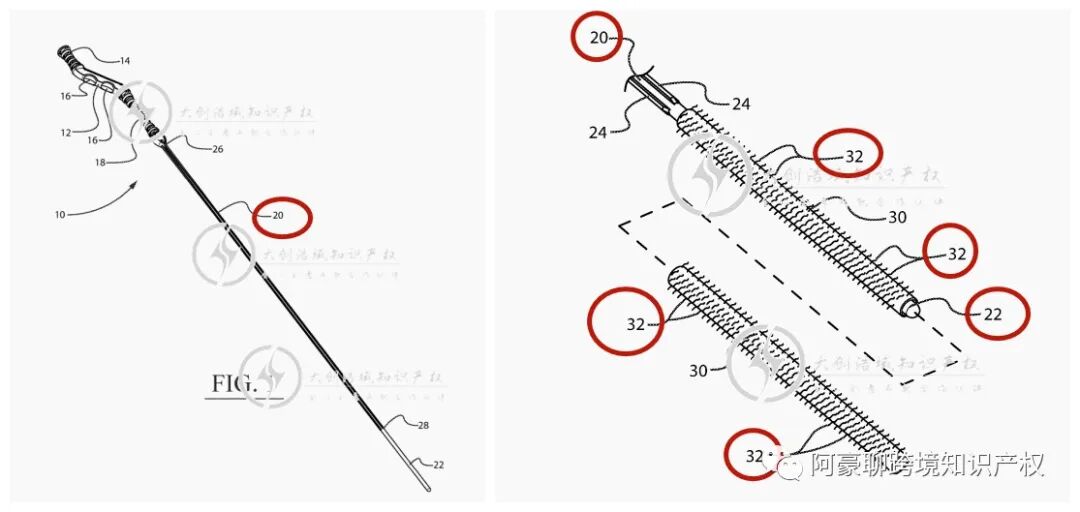

如下图所示，排水管清洁装置10用于从排水管清除碎屑，可以看到的是，排水沟清洁装置10通常包括柄部12，柄部12包括至少一个鼓形部14，18，以便于排水管清洁设备的旋转。

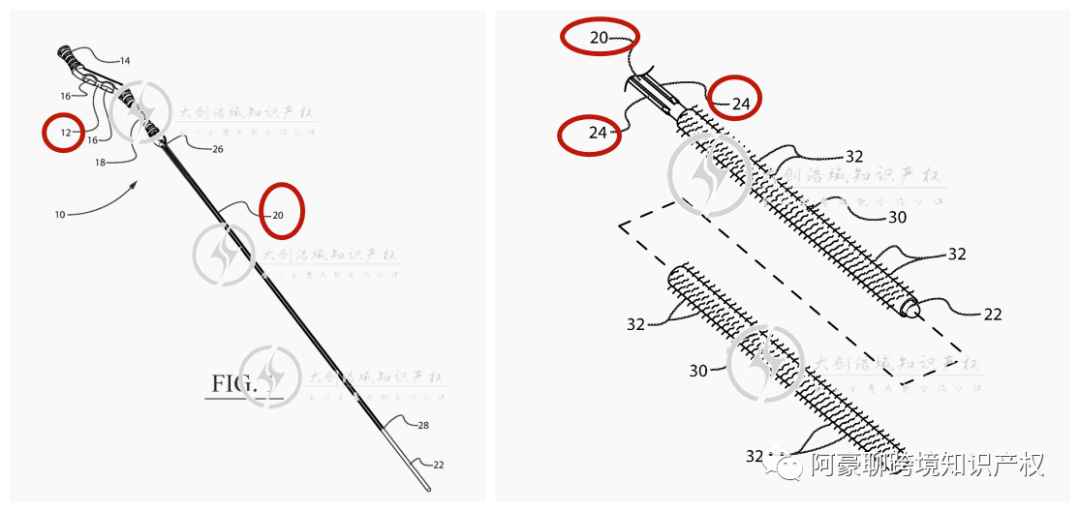

细长杆段20连接到手柄部分12，该细长杆部分20包括一个或多个纵向延伸的肋24，一个或多个纵向延伸的肋24配置到细长杆部20；

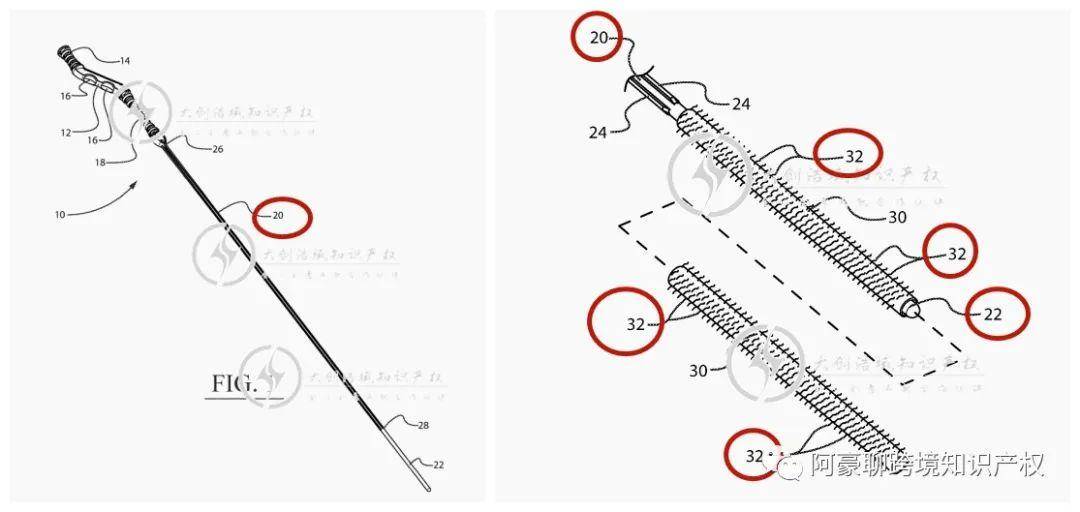

尖端部分22连接到所述细长杆部20，尖端部分22包括多个钩元件32，设置在其上的多个钩元件32被构造成从排水管抓取并收集碎屑。

综上技术方案和对该项发明专利各个权利要求的研读，我给出如下2项针对该发明专利的规避方案：

建议规避方案一：寻求可替代的方案提高细长杆20的刚度，如取消在纵向设置的至少三个肋，取而代之在细长杆20内部设置钢丝绳；此外，可将三个肋24替换为两个肋。

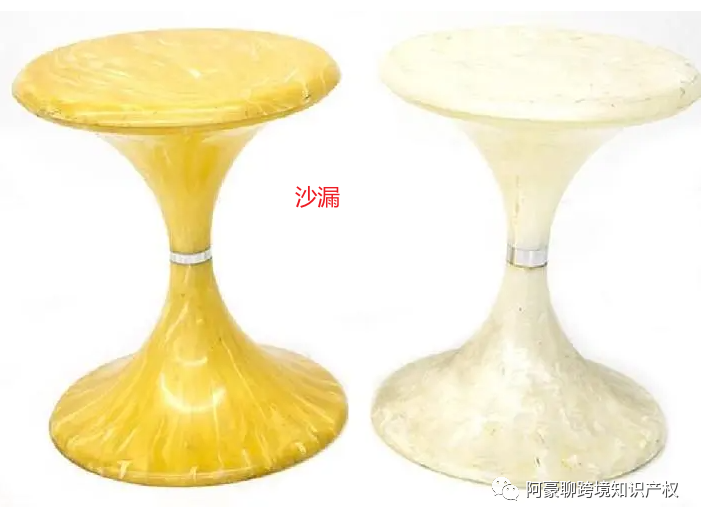

建议规避方案二：替换上手柄部分14和下手柄部分18至少有一个为沙漏状的几何形状，沙漏状如下图所示；可替换的将手柄14设置为符合人体工学（方便抓握）的结构形状，将下手柄18设置为直筒状。

如此规避办法，设计出来的产品就可以不侵权该项“排水管清洁器”的美国发明专利了！

• 专利防侵权排查（FTO）；

• 发明专利侵权判定及侵权规避设计；

• 外观/发明专利申请；

• 专利侵权和解、应诉、起诉；

• 知识产权顾问外聘：

往期精彩案例回顾：

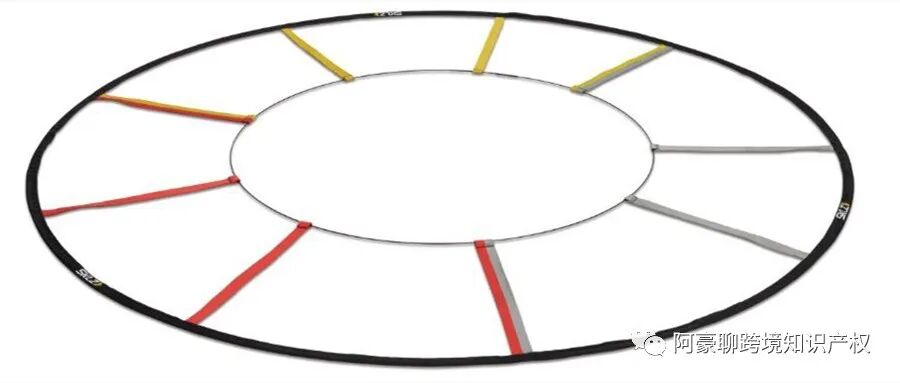

“敏捷锻炼装置”在美国市场的（发明专利）防侵权预警和侵权规避587
